Didėjant tikslaus apdorojimo paklausai tokiose srityse kaip pakuočių spausdinimas, farmacinės pakuotės, elektroniniai gaminiai ir aukščiausios klasės dovanų dėžutės, pjovimo štampavimo gamyba vystosi siekiant didelio tikslumo, kelių procesų ir automatizavimo. Sumuštinių, tiksliųjų elektroninių štampų ir aukščiausios klasės pakavimo štampų atveju tradiciniai rankinio lenkimo ir įpjovimo metodai turi tam tikrų apribojimų, susijusių su apdorojimo efektyvumu, matmenų nuoseklumu ir pritaikymu sudėtingiems procesams.
Patenkinant didelio tikslumo štampavimo apdirbimo poreikius, ABM-832C2 daugiafunkcinė automatinė lenkimo mašina integruoja lenkimo, įpjovimo, lipdymo, formos pjovimo ir tiltų procesus. Kartu su kelių specifikacijų įpjovimu, automatiniu taisyklių keitimu ir didelio tikslumo padavimo sistema, tai yra stabilesnis ir efektyvesnis automatizuotas sprendimas sudėtingam štampavimo apdirbimui.
1. Įvairios pjovimo specifikacijos, tinkamos tiksliam pjovimui.
ABM-832C2 palaiko 1–4 skirtingas įpjovimo konfigūracijas, kurių minimalus taško dydis yra 0,2 mm. pjūvio plotis ir gylis gali būti nustatomi programine įranga. Skirtingoms štampų struktūroms galima lanksčiai pasirinkti nikavimo specifikacijas, kad atitiktų tikslumo pakavimo ir sudėtingų štampų konstrukcijų tikslumo ir nuoseklumo reikalavimus.

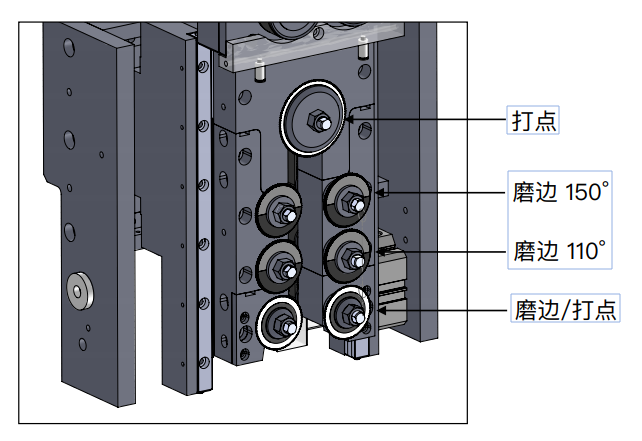

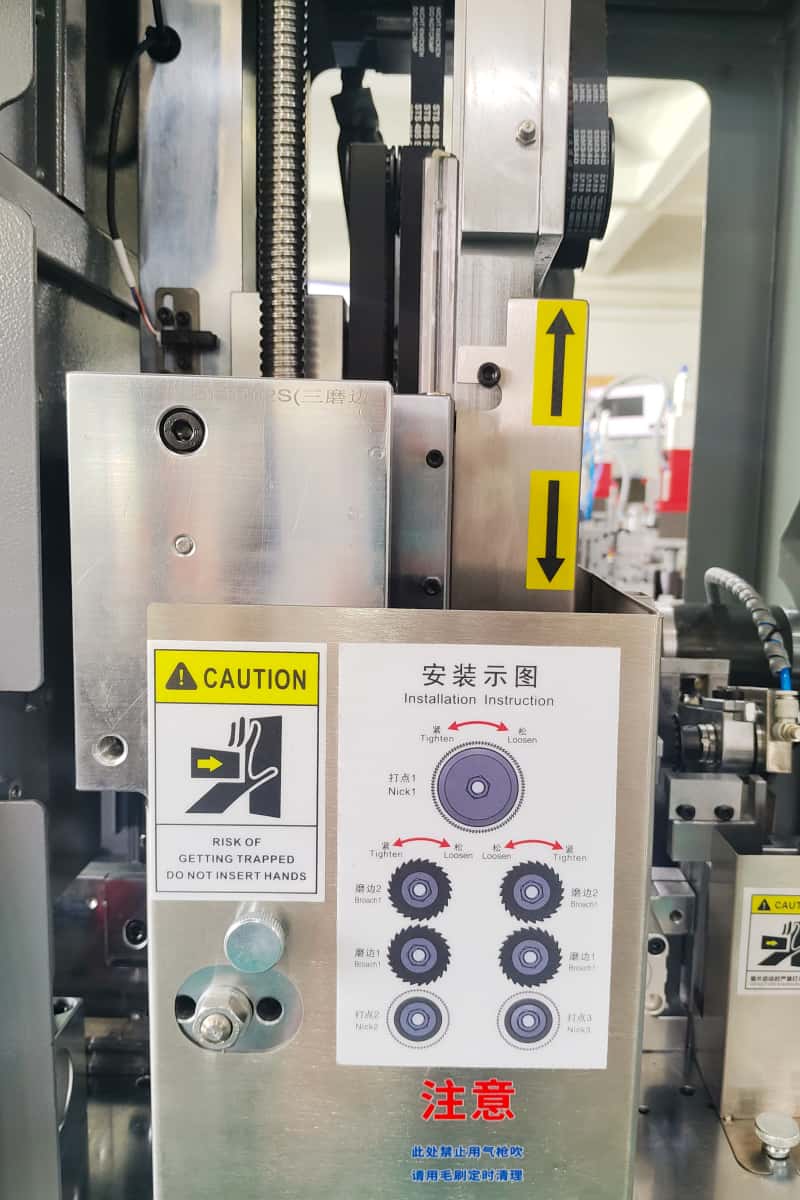

2. Dviejų / trijų grupių šlifavimas, siekiant pagerinti apdorojimo pritaikymą
Įranga gali būti sukonfigūruota su 2 arba 3 gręžimo sistemų rinkiniais, kartu su daugiafunkciniais perforavimo įrankiais ir gali būti sukonfigūruota apdorojimui pagal skirtingas pjovimo medžiagas ir štampavimo procesus. Tokios funkcijos kaip lenkimas, įpjovimas, prapjovimas, pjovimas formomis, tiltas ir plokščias pjovimas yra integruotos, sumažinant proceso pokyčius tarp kelių mašinų ir pagerinant bendrą apdorojimo efektyvumą.
3. Automatinė taisyklių kasetė (6 ritės)
ABM-832C2 gali būti aprūpinta automatine taisyklių kasetė, kuri palaiko centralizuotą įvairių apdirbimo taisyklių konfigūraciją.
Mašina automatiškai iškviečia atitinkamas pjovimo taisykles pagal apdirbimo programą, sumažindama rankinio taisyklių keitimo operacijas. Jis ypač tinka kelių procesų, nuolatinei štampo gamybai ir gali dar labiau pagerinti įrangos automatizavimo lygį.

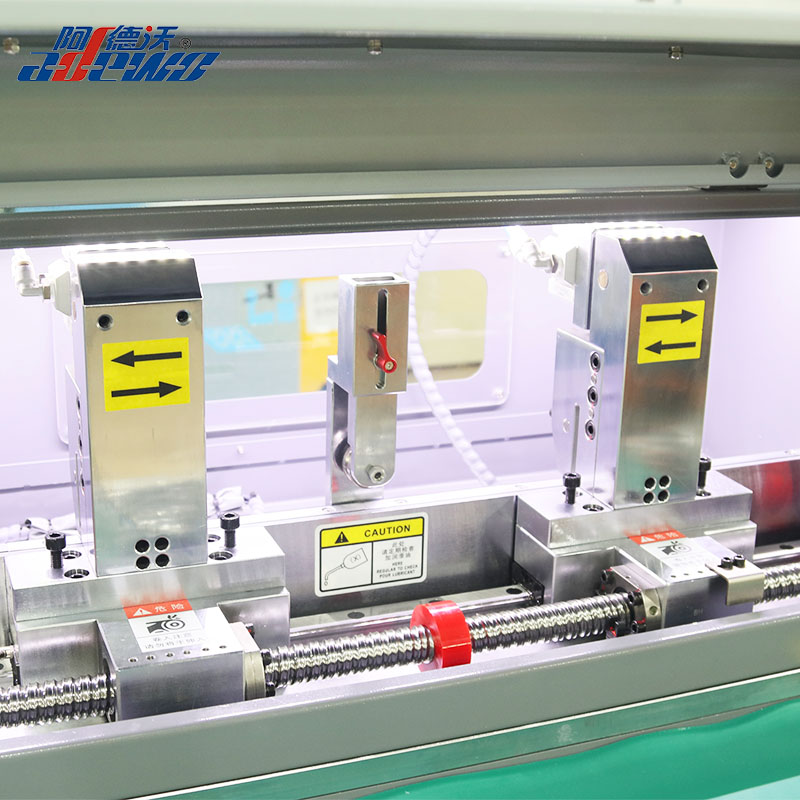

4.Tiekimo tikslumas ±0,03 mm, atitinkantis didelio tikslumo apdirbimo reikalavimus.

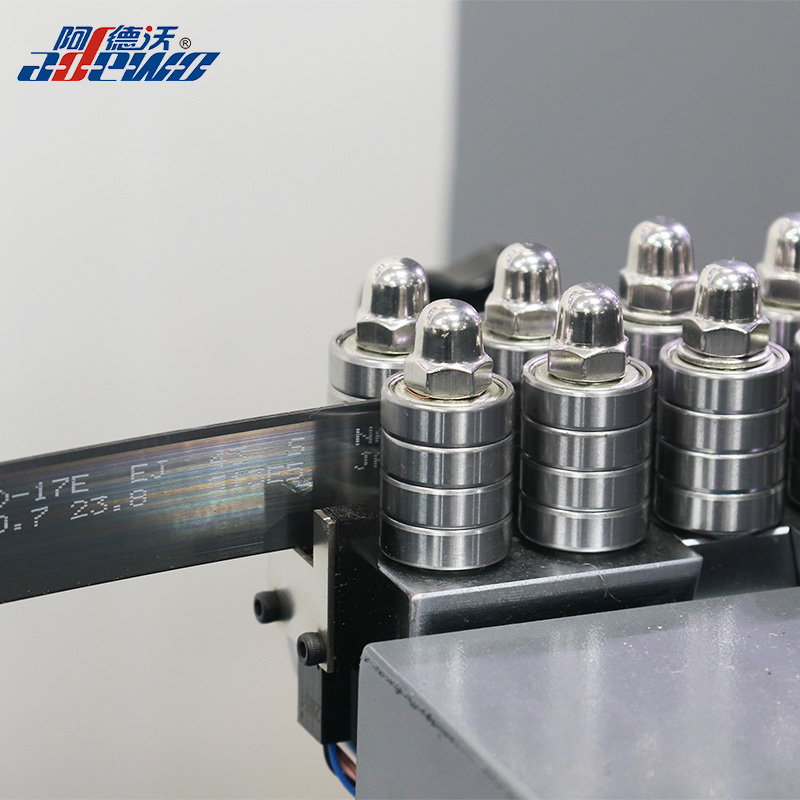

Įranga naudoja automatinę tiekimo struktūrą, kurios padavimo tikslumas yra ± 0,03 mm. Minimalus lenkimo matmuo priekyje yra 1,5 mm, o mažiausias lenkimo matmuo gale yra 1,0 mm. Jis palaiko 8–32 mm ašmenų aukštį ir 0,45, 0,53, 0,71 ir 1,05 mm storio ašmenis ir yra suderinamas su DXF ir DWG failų formatais, todėl galima tiesiogiai integruoti su skaitmeninio štampavimo projektavimo ir gamybos procesais. Jis tinka įvairiems aukščiausios klasės štampavimo darbams.
5. Programos:
Dėl savo kelių specifikacijų žymėjimo, kelių grupių atidarymo ir automatinio taisyklių keitimo galimybių ABM-832C2 pirmiausia tinka pjovimo darbams, kuriems reikalingas didelis tikslumas ir proceso valdymas, įskaitant:

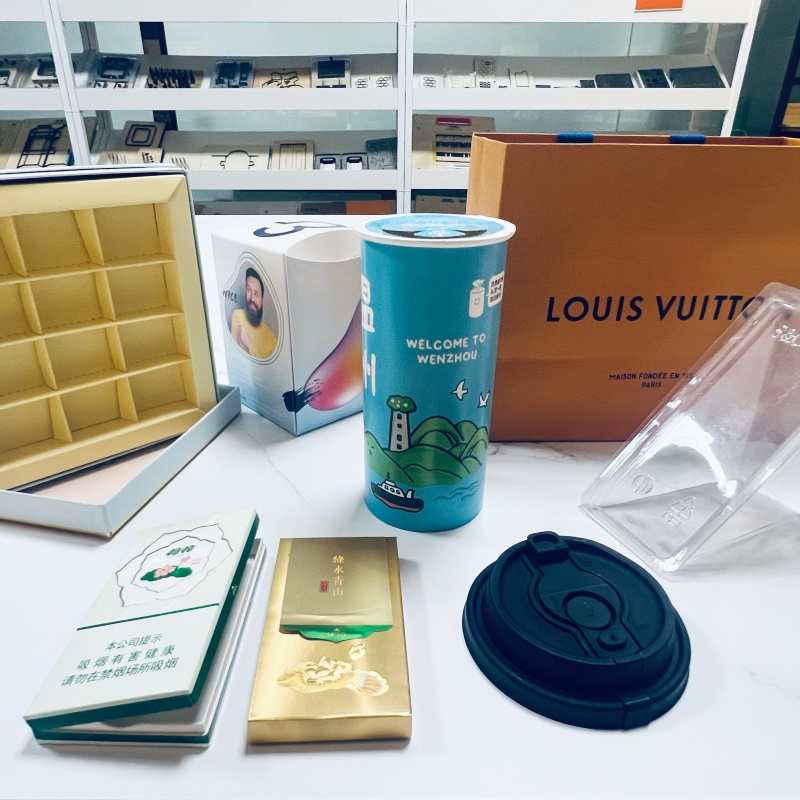

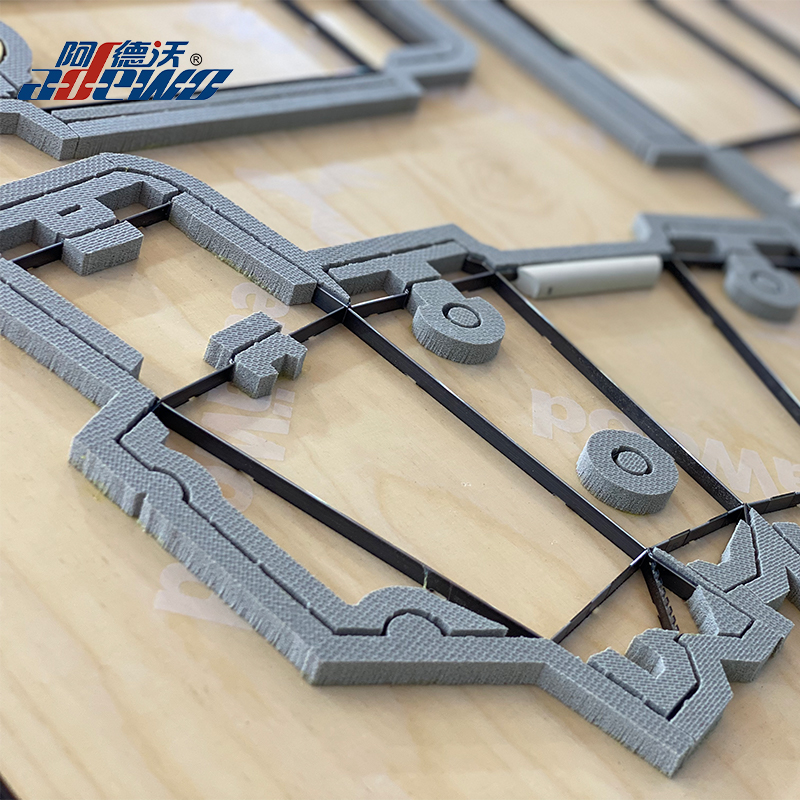

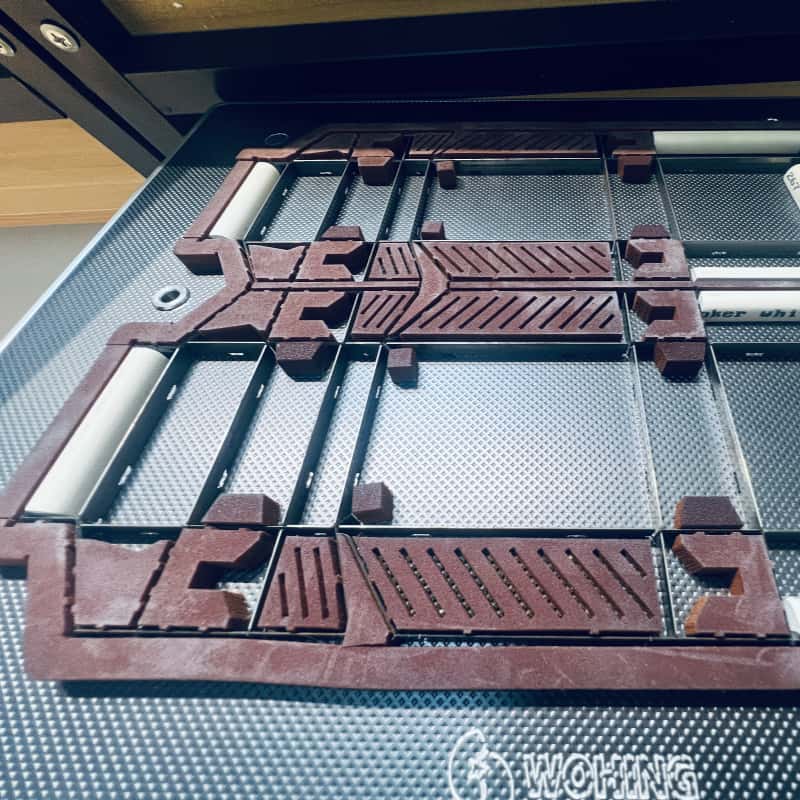

Sumuštinių štampai, vaistinių pakuotės aukščiausios klasės prabangių popierinių dėžučių pjaustymo štampai, didelio tikslumo elektronikos pjaustymo štampai, cigarečių pakavimo ir tabako popieriaus štampai
plius visi standartiniai tipai:
Popieriaus / kartono pjovimo štampai, tarpiklių ir sandariklių štampai, termoformavimo štampai, sulankstomi kartono štampai, etikečių štampai, gofruotojo kartono štampai, dėlionės štampai
Skirtingoms gaminių struktūroms apdorojimo parametrus galima reguliuoti naudojant programinę įrangą, kad būtų galima lanksčiau apdoroti štampavimo būdu.
6. Pagrindiniai techniniai parametrai
projekto parametrai
Palaikomas taisyklės storis: 0,45 / 0,53 / 0,71 / 1,05 mm
Palaikomas taisyklės aukštis: 8–32 mm
Minimalus lenkimo dydis priekyje: 1,5 mm
Minimalus lenkimo dydis gale: 1,0 mm
Tiekimo tikslumas: ±0,03 mm
Lenkimo lygumas: 0,2 mm
Slapyvardžio dydžio parinktys: viengubas/dvigubas/trys/keturi
Minimalus įpjovos gylis: 0,2 mm
Perėjimo konfigūracija: dvi grupės / trys grupės
Automatinė taisyklių kasetė su 6 ritėmis
Palaikomi failų formatai: DXF, DWG
Bendra galia: 3KW
Įrangos matmenys: 2850×800×1600mm
Įrangos svoris 540 kg
7. Skatinti štampavimo apdorojimo plėtrą siekiant didelio tikslumo ir automatizavimo.
Aukštos klasės pakuočių ir preciziško pjovimo štampavimo gamybai įranga turi ne tik turėti stabilų lenkimo tikslumą, bet ir atsižvelgti į kelių procesų integravimą, greitą taisyklių keitimą ir apdorojimo lankstumą.
ABM-832C2 sujungia kelis štampavimo procesus į vieną mašiną per kelis prapjovimus, 1–4 specifikacijų įpjovas, 6 ritių automatinę taisyklių kasetę ir ±0,03 mm didelio tikslumo padavimą. Ji teikia automatizuoto apdorojimo palaikymą gaminant tikslias pjovimo formas, skirtas sumuštiniams pjaustyti, farmacines pakuotes, aukščiausios kokybės dovanų dėžutes, elektronines ir cigarečių pakuotes.
Atnaujintas iš vieno lenkimo štampavimo staklių į kelių procesų, didelio tikslumo automatizuotą mašiną, ABM-832C2 dar labiau išplečia automatinio lenkimo štampų įrangos taikymą aukščiausios klasės štampų gamybos srityje.
