Nuo plieno taisyklės iki baigto štampavimo: Adewo naujų darbuotojų mokymai

  Naujam darbuotojui, pradedančiam štampų gamybos įrangos pramonę, vien tik mašinų specifikacijų išmokti neužtenka. Norint suprasti, kodėl reikalinga štampavimo mašina, svarbu pirmiausia suprasti, kas nutinka taisyklei, kol ji netampa gatavo štampo dalimi.

  Neseniai „Adewo“ surengė mokymus naujiems darbuotojams, kuriuose daugiausia dėmesio buvo skirta plieno štampų gamybos pagrindams. Mokymai apėmė pagrindinę štampavimo konstrukciją, skirtumą tarp pjovimo ir raukšlių taisyklių, taisyklių formavimą, taisyklių pjovimą ir paruošimą, taip pat suvirinimą ir surinkimą. Šios temos buvo naudojamos siekiant padėti darbuotojams susieti atskirus gamybos procesus su šiuolaikinėse štampelų gamybos cechuose naudojama įranga.

Nuo tiesios taisyklės iki suformuotos taisyklės

  Plieno taisyklė, naudojama štampų gamybai, prasideda nuo tiesios plieno juostos, tačiau daugeliui gatavų štampų reikia laikytis kreivių, kampų, lankų ir kitų kontūrų, apibrėžtų štampų konstrukcijoje. Todėl prieš montuojant į štampavimo lentą reikia suformuoti tiesią taisyklę.

Čia taisyklių lenkimas tampa pagrindiniu procesu

  Mokymų metu darbuotojai sužinojo, kad plieninės taisyklės lenkimas – tai ne tik juostos įlenkimas. Kai plienas lenkiamas, dalis deformacijos yra elastinga. Atleidus lenkimo jėgą, medžiaga linkusi atsigauti į pradinę formą. Šis reiškinys yra žinomas kaip „atsparumas“ ir į jį reikia atsižvelgti formuojant sudėtingas formas.

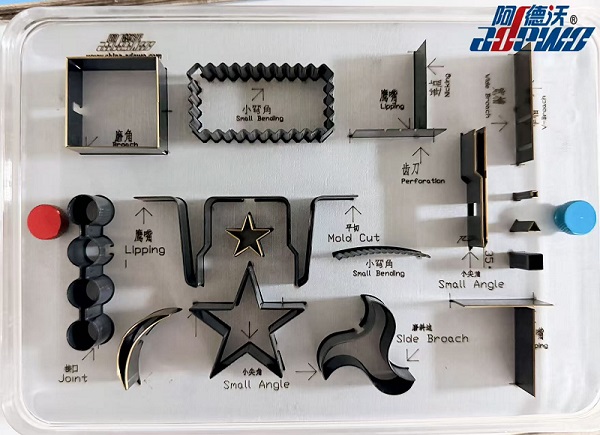

  Štampas gali turėti daug iš eilės einančių posūkių, skirtingų kampų ir išlenktų dalių. Jei kiekvienas posūkis šiek tiek nukrypsta nuo numatytos padėties, šios klaidos gali kauptis ir turėti įtakos galutiniam taisyklės kontūrui.

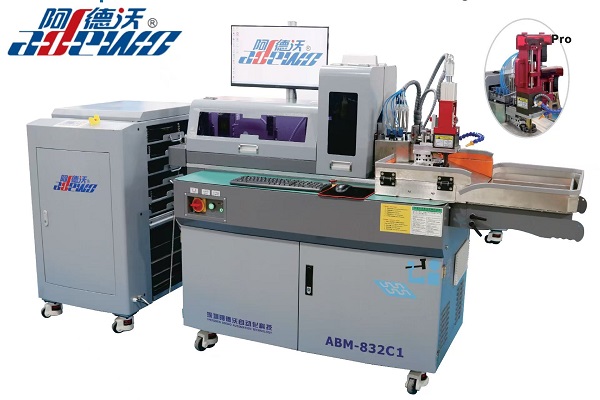

  Čia praverčia automatinio taisyklių lenkimo technologija. Automatinis lankstiklis apdoroja taisyklę pagal reikiamą formą ir lenkimo seką, padėdamas suformuoti tiesią taisyklę į reikiamą kontūrą mažiau pasikliaujant pakartotiniu rankiniu reguliavimu.

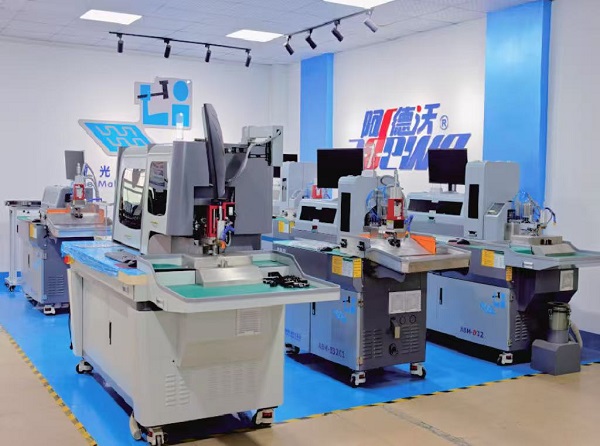

  Adewo automatinės lenkimo staklės yra skirtos tokiam taisyklių formavimo procesui, lenkimo operaciją susiejant su štampų konstrukcijos reikalavimais.

  Suformavus taisyklę, ji turi tilpti į atitinkamą štampavimo lentos griovelį. Todėl lenkimo tikslumas turi įtakos ne tik taisyklės formai, bet ir tai, kaip ji telpa į paruoštą štampavimo lentą.

Pjovimo taisyklė ir sulenkimo taisyklė turi skirtingus darbus

  Kitas svarbus žinių taškas buvo skirtumas tarp pjovimo taisyklės ir raukšlių taisyklės. Pjovimo taisyklė turi paaštrintą briauną ir naudojama medžiagai pjauti. Sulenkimo taisyklė neveikia kaip pjovimo briauna. Vietoj to, jis sukuria raukšlę, kuri padeda medžiagai susilankstyti pagal kontroliuojamą liniją. Abu gali būti įtraukti į tą patį štampą, tačiau pjovimo metu jie atlieka skirtingas funkcijas.

  Pavyzdžiui, kartoninėje dėžutėje pjovimo taisyklės apibrėžia išorinę pakuotės formą, o sulenkimo taisyklės nustato, kur lenta bus sulankstyta. Šio skirtumo supratimas padeda naujiems darbuotojams suprasti, kodėl reikia parengti ir išdėstyti skirtingų tipų taisykles pagal štampo dizainą.

Taisyklės pjovimas ir paruošimas

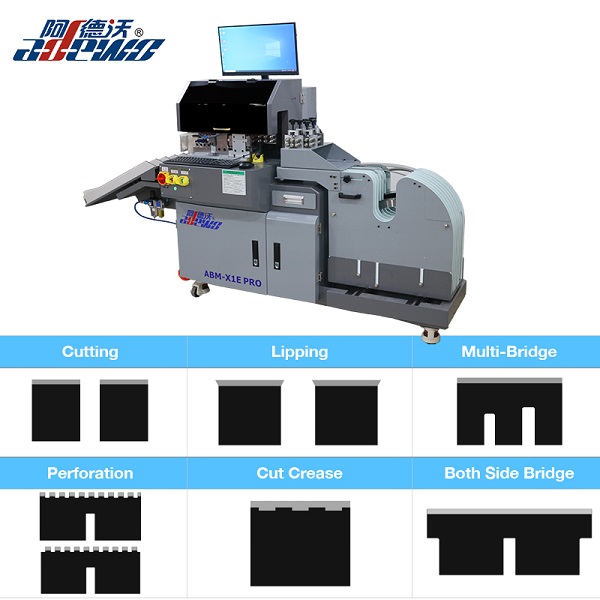

  Prieš surenkant taisykles į štampą, pagal projektą taip pat reikia paruošti taisyklės medžiagą. Štai čia aSulenkimas Pjovimo mašinatampa pasiruošimo proceso dalimi.

Skirtingas taisyklės dalis gali tekti iškirpti iki tam tikro ilgio ir surūšiuoti pagal reikiamas vietas. Tokios operacijos kaip ilgio rūšiavimas, pjovimas, lipdymas ir sujungimas padeda paruošti taisyklių skyrius sekančiam surinkimo procesui.

Viena mašina viską tvarko:

Kodėl taisykles reikia sujungti ir suvirinti

  Suformavus ir paruošus taisykles, kai kurioms štampų struktūroms reikia sujungti atskiras dalis.

  Suvirinimo būdu galima sujungti taisyklų dalis ir išlaikyti reikiamą konfigūraciją jungtyse. Štampelų gamintojui sujungimas nėra atskira operacija: ji turi veikti kartu su suformuotu kontūru ir galutiniu štampų surinkimu.

  Mokymų metu nauji darbuotojai sužinojo, kad suvirinimo technologija yra susijusi su ankstesniais lenkimo ir pjovimo procesais. Pirmiausia taisyklę reikia suformuoti į reikiamą geometriją, o paskui gali tekti sujungti dalis išlaikant tą geometriją.

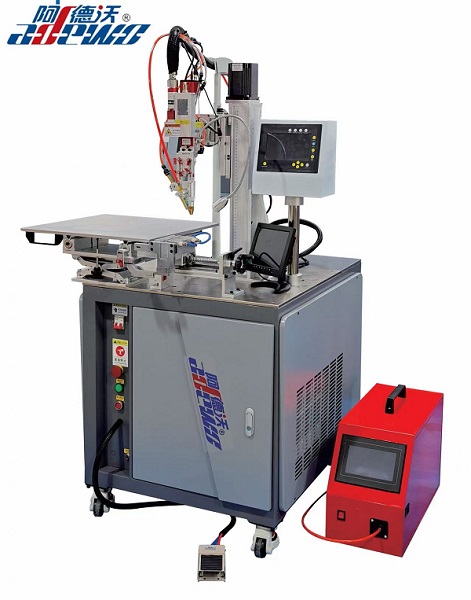

 Lazerinis suvirinimastaip pat buvo pristatyta kaip įmonės įrangos žinių dalis.

  Šiuolaikinė štampų gamybos įranga gali naudoti lazerinę technologiją tiksliam suvirinimo darbui, todėl darbuotojai geriau supranta, kaip suvirinimas dera į vis labiau automatizuotą štampų gamybos darbo eigą.

Nuo atskirų procesų iki visos štampelų gamybos darbo eigos

  Mokymų metu darbuotojai buvo skatinami į štampų gamybą žiūrėti kaip į susietą procesą, o ne į nepriklausomų mašinos operacijų rinkinį.

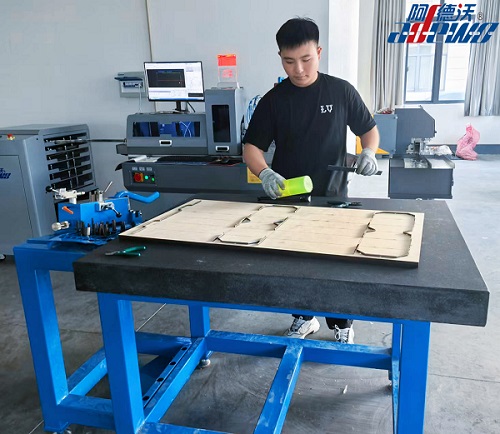

  Įprasta darbo eiga gali apimti štampavimo konstrukcijos ir štampavimo lentos paruošimą, taisyklės medžiagos paruošimą ir pjovimą, tiesių juostos lenkimą į reikiamus kontūrus, suformuotų taisyklių surinkimą į štampavimo lentą ir, kur reikia, pasirinktų sekcijų sujungimą. Pjovimo taisyklės ir sulenkimo taisyklės veikia kartu pagal gaminio dizainą.

  Kai darbuotojai supranta šį ryšį, mašinos specifikacijos tampa lengviau suprantamos. Lenkimo staklės nėra tik mašina, kuri „lenkia plieną“; Jis naudojamas tiesią taisyklę paversti lenkta ir kampine geometrija, kurios reikia štampui. Pjovimo linija nėra tik pjovimo įrenginys; ji paruošia taisyklių medžiagą tolesniam štampų surinkimui. Suvirinimo įranga taip pat nėra savarankiškas procesas, nes jungties kokybė ir padėtis priklauso nuo suformuotos taisyklės ir galutinės štampų struktūros.

  Šis procesu pagrįstas supratimas yra ypač svarbus Adewo, nes įmonė kuria įrangą įvairiems štampų gamybos etapams.

Apie Adewo

  „Adewo“ yra gamintojas, kurio specializacija yra štampų gamybos įranga ir automatizuoti sprendimai štampų gamybos pramonei.

  Jo gaminių asortimentas apima keletą pagrindinių štampų gamybos procesų, įskaitant lenkimą, pjovimą pagal taisykles, suvirinimą ir apdorojimą lazeriu. Įrangą sudaro automatinės lenkimo staklės, pjovimo linijos mašinos, suvirinimo mašinos ir lazerinės mašinos, skirtos įvairiems štampavimo reikalavimams.

  Adewo mano, kad gamybos proceso supratimas yra svarbi naudingos įrangos kūrimo dalis. Derindama žinias apie štampavimo procesus su įrangos kūrimu, bendrovė toliau tobulina savo gebėjimą teikti praktinius sprendimus štampų gamintojams ir susijusioms pramonės šakoms pasaulio rinkose.

  Todėl naujiems darbuotojams šis mokymas yra daugiau nei įvadas į techninę terminiją. Tai atspirties taškas norint suprasti, kaip tiesi taisyklė tampa gatavo štampo dalimi ir kaip kiekvienas šio proceso etapas susijungia su įranga, naudojama šiuolaikiniame štampavimo dirbtuvėse.
