Daugiafunkcinis, tikslus štampo gamyba: ABM-832B1 daugiafunkcinis automatinis lenkimo staklės

Pakuočių spausdinimo, popierinių dėžučių, spalvotų dėžučių ir štampavimo pramonėje štampavimo tikslumas ir efektyvumas tiesiogiai veikia vėlesnės štampavimo gamybos kokybę. Kadangi mažų partijų, kelių specifikacijų ir sudėtingų struktūrinių pakuočių produktų paklausa rinkoje ir toliau didėja, tradicinis metodas, kai atliekami tokie procesai kaip lenkimas, žymėjimas ir pjaustymas, pasitelkiant rankų darbą palaipsniui susiduria su tokiomis problemomis kaip mažas efektyvumas, didelės darbo sąnaudos ir nestabilus apdorojimo tikslumas.

I. Kas yra ABM-832B1?

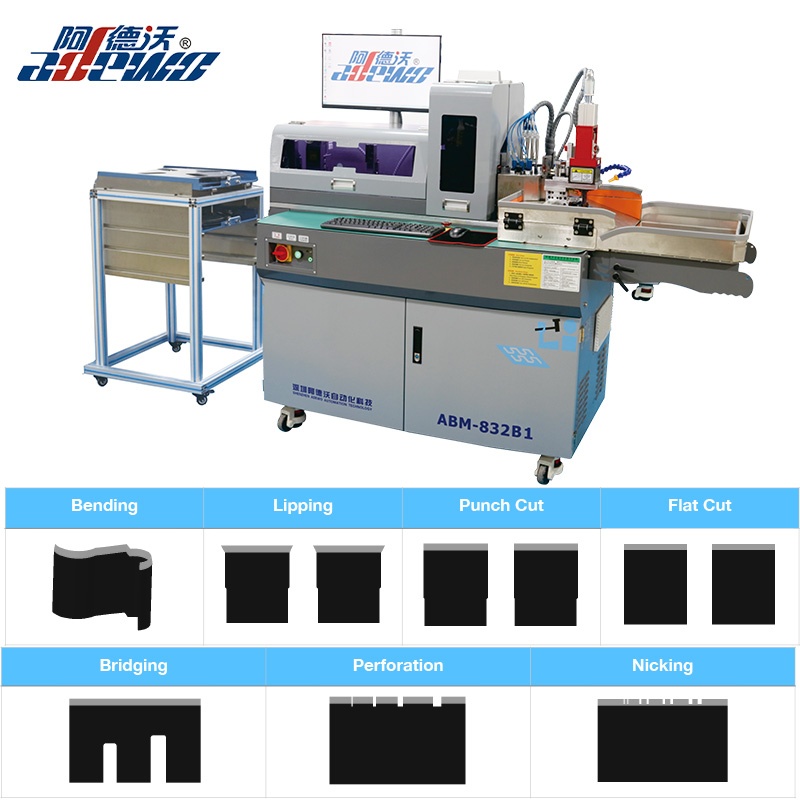

ABM-832B1 yra daugiafunkcinė automatinė lenkimo mašina, sukurta štampavimo pramonei. Jis daugiausia naudojamas automatiniam štampavimo medžiagų tiekimui, lenkimui, žymėjimui, pjovimui ir susijusiam apdorojimui pagal projektinius dokumentus.

Palyginti su tradiciniu rankiniu valdymu, ši įranga gali integruoti kelis štampavimo procesus į vieną mašiną, sumažindama klaidas, atsirandančias dėl pakartotinio rankinio matavimo, padėties nustatymo ir apdorojimo.

Įranga palaiko ašmenų aukštį nuo 8 iki 32 mm ir gali tilpti įvairaus storio peilius, pvz., 0,45 mm, 0,53 mm, 0,71 mm ir 1,05 mm. Apdorojimo parametrus galima nustatyti naudojant programinę įrangą, kad būtų geriau patenkinti skirtingų štampavimo gaminių apdorojimo poreikiai.

II. Daugiafunkcinis integravimas: viena mašina atlieka kelias apdorojimo procedūras.

Pagrindinės įrangos funkcijos apima:

Lenkimas ir įbrėžimas, lenkimas ir besiūlis pjovimas (pjaunimas) ir tiltas, plokščias pjovimas ir skylė / perforacija (pasirinktinai)

Naudojant daugiafunkcinį perforavimo štampų derinį, pagal skirtingas štampų struktūras galima pasirinkti tinkamus apdorojimo būdus, taip sumažinant proceso pokyčius tarp skirtingų įrenginių. Integruota lenkimo ir kirpimo funkcijų konstrukcija ne tik pagerina apdorojimo efektyvumą, bet ir sumažina saugos riziką rankinio valdymo metu.

III. Didelio tikslumo šėrimas, kad būtų patenkinti sudėtingo štampavimo apdirbimo poreikiai Pjovimo gamyboje padavimo tikslumas yra esminis veiksnys, turintis įtakos galutiniam apdorojimo kokybei.

ABM-832B1 naudoja automatinę padavimo sistemą, kurios padavimo tikslumas yra ±0,03 mm, minimalus lenkimo matmuo yra 1,5 mm priekyje ir minimalus lenkimo matmuo 1,0 mm gale.

Tuo tarpu įranga palaiko kelis taškų dydžius, o mažiausias taško dydis siekia 0,2 mm. Taško plotį ir gylį galima nustatyti programine įranga. Tai reiškia, kad dirbant su sudėtingomis linijomis, sudėtingomis struktūromis ir įvairių dydžių štampavimo formomis, apdorojimas gali būti valdomas skaitmeniniais parametrais, sumažinant matmenų nuokrypius, atsirandančius dėl rankinio valdymo.IV. Tiesioginis DXF ir DWG failų palaikymas supaprastina štampavimo formų gamybos procesą. Šiuolaikinė štampavimo gamyba vis labiau priklauso nuo skaitmeninio dizaino.

ABM-832B1 palaiko DXF ir DWG failų formatus, todėl jį galima integruoti į įprastas pjovimo dizaino darbo eigas.

Pagrindinę darbo eigą galima apibendrinti taip:

Projektavimo failai → Importuoti apdirbimo duomenis → Programinės įrangos parametrų nustatymai → Automatinis padavimas → Automatinis lenkimas / žymėjimas / pjovimas → Pilnas štampavimo apdirbimas

Skaitmeniniai apdorojimo metodai gali sumažinti pasikartojančių užduočių, tokių kaip tradicinis rankinis matavimas, žymėjimas ir padėties nustatymas, skaičių, todėl štampavimo štampavimas palaipsniui pereina nuo rankinių patirtimi pagrįstų operacijų prie standartizuotos ir automatizuotos gamybos.

V. Nepriklausomas pelėsis design daro maintltansas ir pakeitimasent mopatogus.

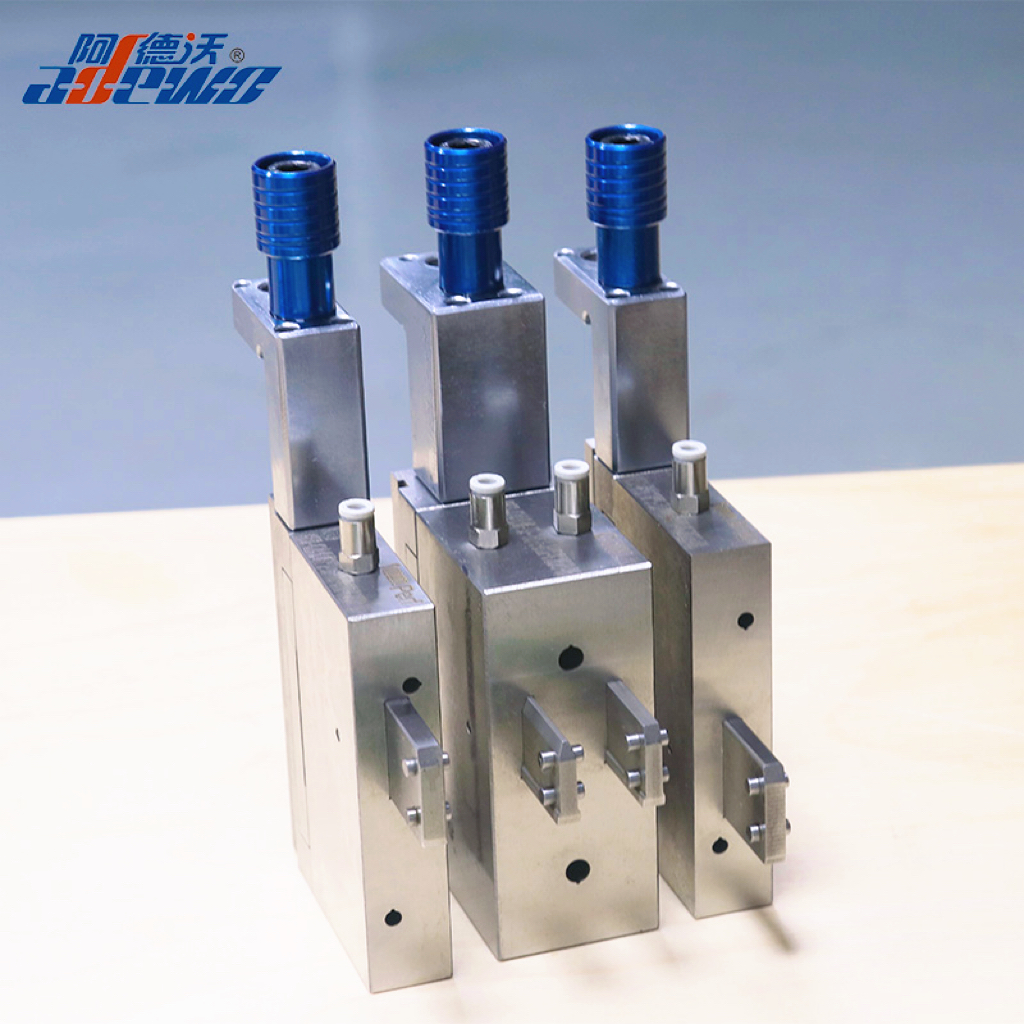

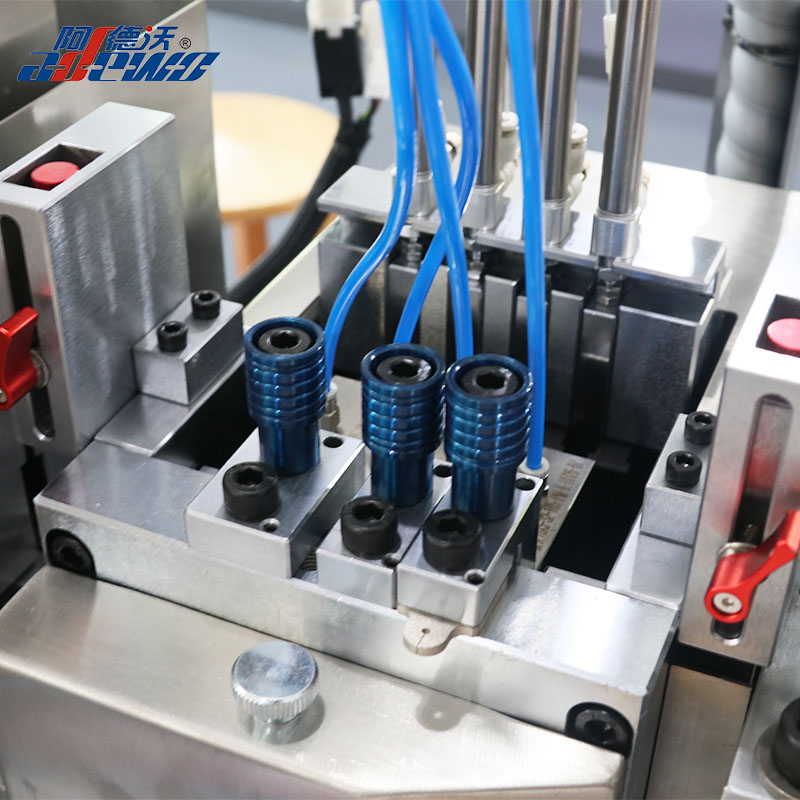

Kalbant apie įrangos struktūrą, ABM-832B1 turi nepriklausomą pelėsių dizainą, o skirtingus apdorojimo įrankius galima pakeisti atsižvelgiant į gamybos poreikius.

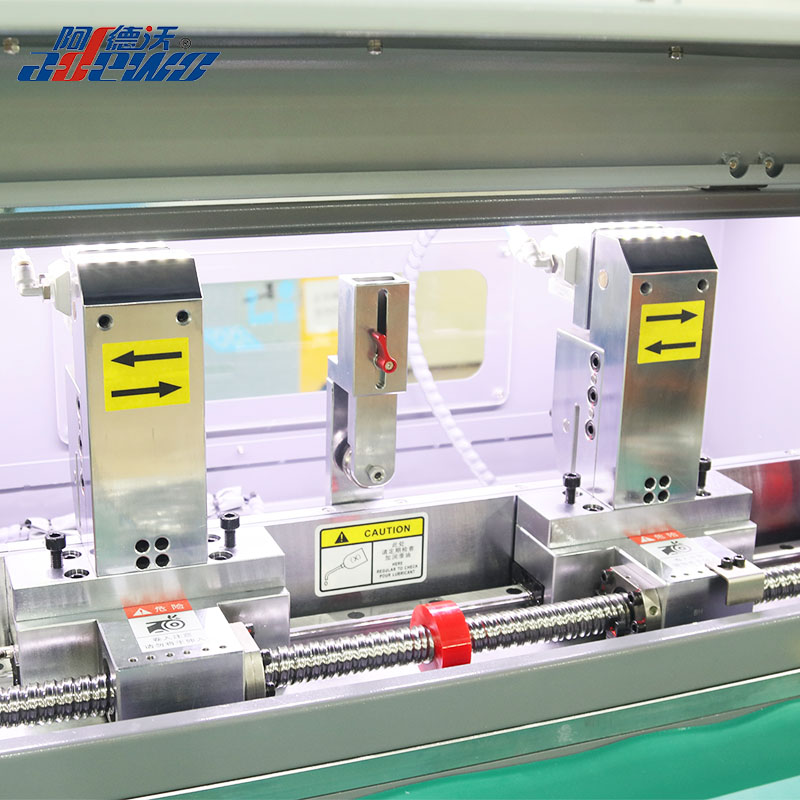

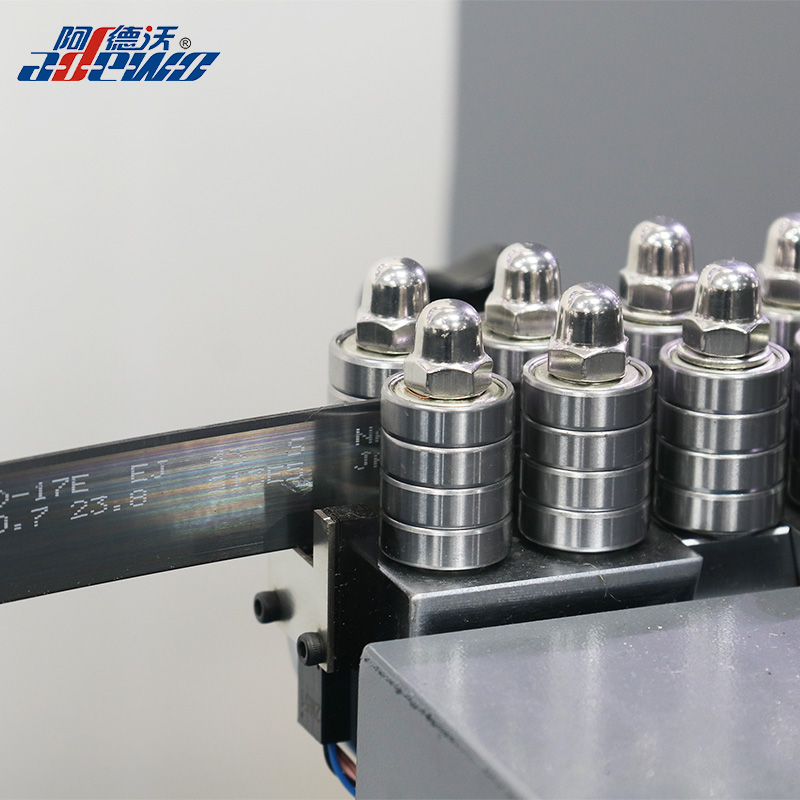

Tuo tarpu įrangoje yra „Panasonic“ servo variklis, o naudojant dvigubus spaustukus ir sraigtinio kreipiamojo bėgio nuolatinio tiekimo struktūrą galima pasiekti stabilesnį nuolatinį apdorojimą.

Pjovimo gamintojams nepriklausoma įrankių struktūra ne tik palengvina kasdienę priežiūrą, bet ir leidžia greitai pritaikyti apdirbimo įrankius pagal skirtingus gaminio reikalavimus.

VI. Miniatiūrinis dizainas, balansuojantis produktasjonų efektyvumas ir erdvėpanaudojimas

Mažoms ir vidutinėms štampavimo gamykloms ir pakavimo įmonėms įrangos užimamas plotas taip pat yra svarbus veiksnys, į kurį reikia atsižvelgti perkant.

Bendri ABM-832B1 matmenys yra maždaug:

2600 × 750 × 1600 mm (ilgis × plotis × aukštis)

Mašina sveria maždaug 480 kg ir išlaiko gana kompaktišką išdėstymą, kartu sujungiant kelias apdorojimo funkcijas, o tai gali padėti įmonėms sumažinti gamyboje užimamą erdvę.

Įmonėms, kurioms reikia patobulinti savo pjovimo galimybes ribotoje gamyklos erdvėje, šis „miniatiūrinis + daugiafunkcinis“ dizainas turi tam tikrą praktinę vertę. Svarbūs parametrai: peilio aukštis 8–32

Ašmenų storis 1, 1,5, 2, 3 pt

Minimalus lenkimo spindulys priekyje – 1,5, gale – 1,0, padavimo tikslumas – 0,03, lenkimo plokštumas – ±0,2.

Pagrindinės funkcijos: lenkimas, tiltas, vientisas štampavimas, plokščias pjovimas, snapo pjovimas, taškavimas. Papildomi priedai: perforavimo dantys ir perforavimas.

VII. Automatizuota štampavimo įranga tampa svarbia pramonės efektyvumo didinimo kryptimi.

Kaip pakavimo pramonėtradicinis gamybos modelis, pagrįstas rankiniu pjovimu, susiduria su didėjančiu efektyvumo spaudimu.

Automatinės lenkimo įrangos vertė yra ne tik „rankinio darbo pakeitimas“, bet dar svarbiau, kad štampų gamybos procesas tampa stabilesnis ir kontroliuojamas naudojant skaitmeninius failus, automatinį tiekimą ir standartizuotus apdorojimo parametrus.

ABM-832B1 integruoja daugybę funkcijų, tokių kaip lenkimas, įpjovimas, pjovimas, tiltas ir pėdelė, kartu su ±0,03 mm padavimo tikslumu ir DXF ir DWG failų palaikymu, todėl pjovimo gamintojams suteikiamas kompaktiškesnis ir efektyvesnis automatinio apdorojimo sprendimas.

ĮmonėmsSiekiant sumažinti priklausomybę nuo rankų darbo, pagerinti štampų gamybos efektyvumą ir toliau tobulinti gamybos automatizavimą, tokio tipo daugiafunkcė automatinio lenkimo įranga taps svarbia galimybe didinti gamybos pajėgumus.
