Kas yra tiltas gaminant štampus?

Kas yra tiltas gaminant štampus?

Gaminant lazeriu pjaustytą štampavimo plokštę, po štampavimo plokštės pjovimo visa konstrukcija turi likti sujungta ir išlaikyti pakankamą tvirtumą surinkimui ir gamybai.

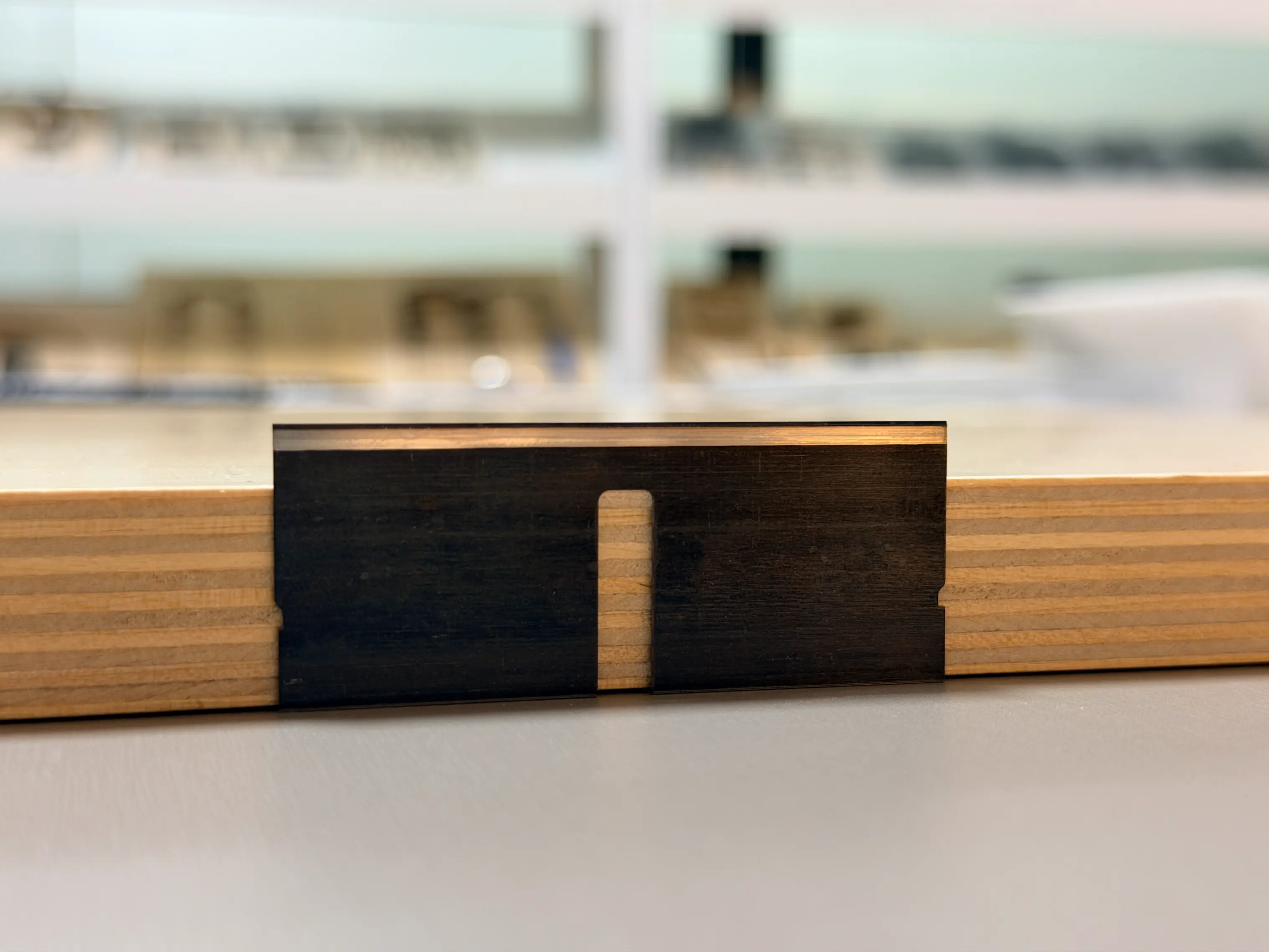

Sujungimo taškai tarp skirtingų štampavimo plokštės sekcijų vadinamiTiltas.

Tinkamai suprojektuotas tiltelis padeda išlaikyti bendrą štampavimo lentos stabilumą ir užtikrina, kad pjovimo ir raukšlių taisyklės eksploatacijos metu išliktų tinkamose padėtyse.

Pagrindinės plieninių štampų tiltų funkcijos

1. Išlaikykite štampavimo lentos tvirtumą ir vientisumą

Pjaunant lazeriu štampavimo lentą, susidaro daug pjovimo linijų ir angų.

Nesant tinkamo tiltelio konstrukcijos, štampavimo lenta gali išsiskirti į skirtingas dalis, todėl sudėtinga surinkti ir valdyti.

Tiltai padeda:Laikykite štampavimo lentą kaip vieną užbaigtą konstrukciją

2. Laikykite plieno taisykles tinkamoje padėtyje

Tiltai taip pat padeda išlaikyti padėtį:

Pjovimo taisyklės

Sulenkimo taisyklės

Tai neleidžia taisyklėms judėti dėl išorinių jėgų štampų surinkimo ir pjovimo metu.

Tiltų tipai pagal plotį

Tilto plotis paprastai parenkamas pagal štampavimo būdą ir pjovimo medžiagą.

①Didelis tiltas

Plotis: 6–10 mm

Dideli tiltai dažniausiai naudojami:

• Gofruotojo kartono dėžės pjovimo štampai
• Sunkios pakavimo programos

② Vidutinis tiltas

Plotis: 2–5 mm

Vidutiniai tiltai dažniausiai naudojami:

• Sulankstomas kartonas miršta
• Kartoninės pakuotės miršta

③ Mažasis tiltas

Plotis: žemiau 2 mm

Maži tilteliai naudojami:

Trumpos pjovimo/lankstymo linijos

Kaip tiltai gaminami gaminant štampus?

Supratę tiltų svarbą, daugelis štampų gamintojų gali paklausti:

Kokia įranga gali būti naudojama tiltams plieniniuose štampuose gaminti?

Tradiciškai tiltai buvo gaminami rankiniu tilto aparatu (rankiniu įpjovimu).

Tačiau tobulėjant automatizavimo technologijoms, šiuolaikinės automatinės taisyklių lenkimo mašinos gali efektyviau ir tiksliau užbaigti tiltų apdorojimą.

Iš esmės yra trys įprasti tiltų kūrimo būdai:

1. Rankinis tilto aparatas

Rankinė tilto mašina yra vienas iš tradicinių įrankių, naudojamų gaminant štampus.

Operatorius rankiniu būdu nustato plieno taisyklę ir paspaudžia tiltelio įrankį, kad sukurtų reikiamą jungtį.

Privalumai:

✔ Mažos investicinės išlaidos

✔ Tinka retkarčiais apdirbti tiltus

Apribojimai:

Tačiau rankinis tiltų kūrimas labai priklauso nuo operatoriaus patirties.

Iššūkiai apima:

• Mažesnis apdorojimo efektyvumas
• Galimas tilto padėties nenuoseklumas
• Skirtingi tiltų dydžiai, priklausomai nuo operatoriaus įgūdžių
• Sudėtingiems štampams reikia daugiau laiko

Jis labiau tinka mažos apimties gamybai arba paprastiems štampavimo darbams.

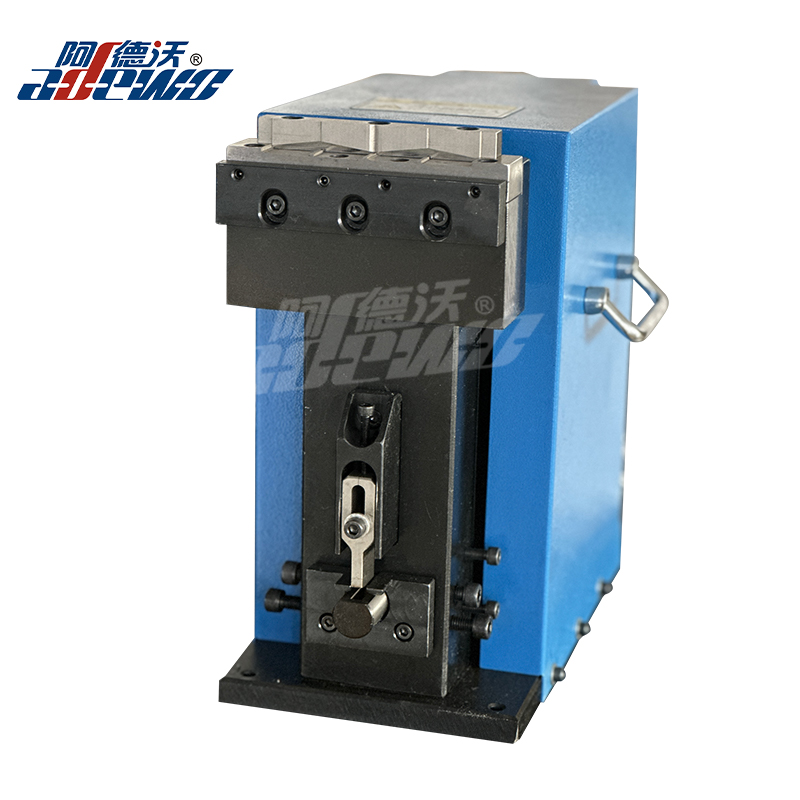

2. Pneumatinė tilto mašina

Pneumatinė tiltų mašina naudoja suslėgtą orą, kad sukurtų tiltus pagal plienines taisykles.

Palyginti su rankiniais įrankiais, jis užtikrina stipresnį ir stabilesnį apdorojimą.

Privalumai:

✔ Tolygesnis spaudimas

✔ Sumažėjusios operatoriaus pastangos

✔ Tinka pakartotiniam tilto apdorojimui

Pneumatinės tiltų mašinos dažniausiai naudojamos štampavimo parduotuvėse, kurioms reikalingas didesnis efektyvumas nei rankinis apdorojimas.

Apribojimai:

• Vis tiek reikia rankinio padėties nustatymo
• Ribotas automatizavimas, palyginti su integruotais sprendimais

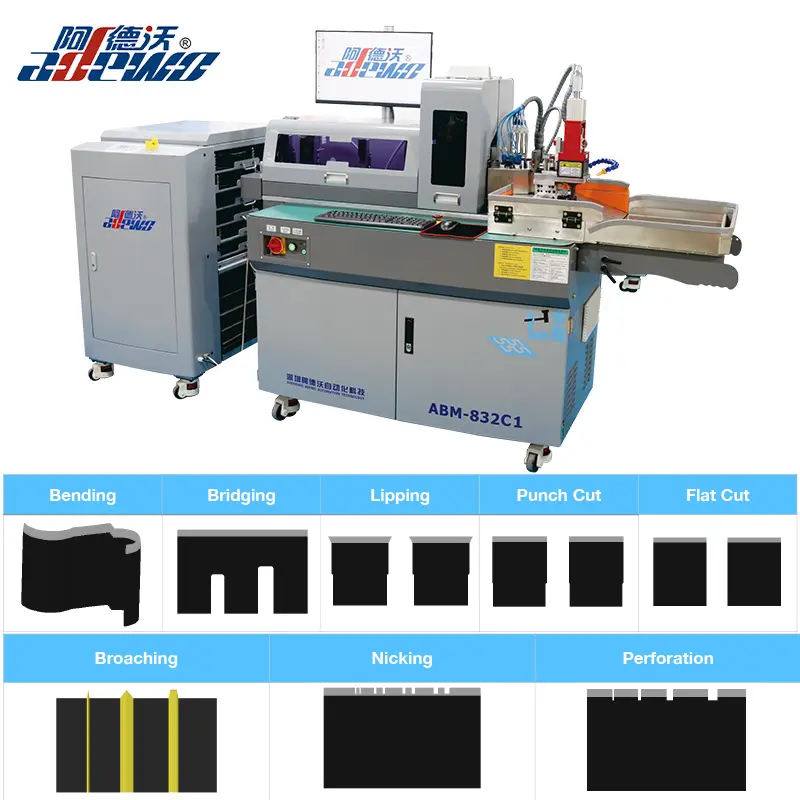

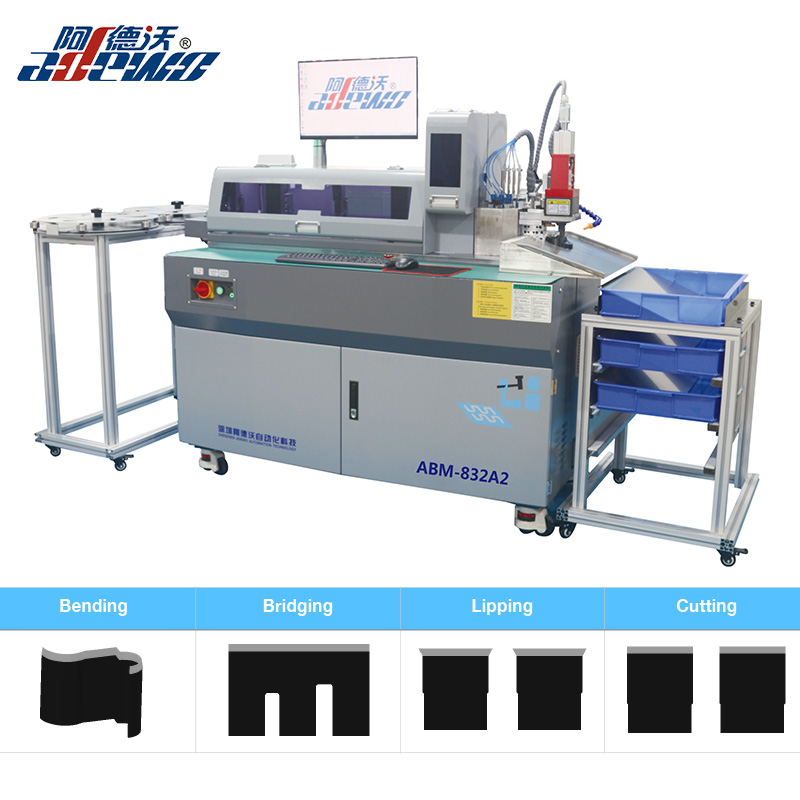

3. Automatinė taisyklių lenkimo mašina su tilto funkcija

Šiuolaikinės automatinės taisyklių lenkimo mašinos integruoja tiltų apdorojimą į automatinę gamybos darbo eigą.

Mašina gali apdoroti:

• Auto tiltas
• Automatinis lūpų dažymas
• Automatinis pjovimas
• Automatinis lenkimas

Kitos specialios funkcijos

pagal štampo brėžinį.

Tiltų gamybos automatine lenkimo stakle privalumai

1. Didesnis tikslumas

Mašina automatiškai apdoroja tilto padėtis pagal projektinius duomenis.

Privalumai:

✔ Tiksli tilto vieta

✔ Nuoseklus tilto dydis

✔ Patobulinta štampo kokybė

2. Didesnis gamybos efektyvumas

Užuot judėję tarp skirtingų mašinų, operatoriai gali atlikti kelis procesus vienoje mašinoje.

Tai sumažina:

• Rankinio reguliavimo laikas
• Gamybos žingsniai
• Operatoriaus darbo krūvis

3. Kelios funkcijos vienoje mašinoje

Palyginti su tradicinėmis tiltų staklėmis, šiuolaikiniai automatiniai lenktuvai gali derinti kelias operacijas:

• Lenkimas
• Tiltas
• Lūpavimas
• Pjovimas

Tai suteikia išsamesnį sprendimą šiuolaikinei štampo gamybai.

Kodėl daugiau štampų gamintojų renkasi automatines taisyklingas lenkimo stakles?

Kadangi pakuočių dizainas tampa sudėtingesnis, o klientams reikia greitesnio pristatymo, štampų gamintojams reikia įrangos, kuri gali pagerinti efektyvumą ir kokybę.

Automatinė taisyklių lenkimo mašina ne tik gamina tiltus, bet ir suteikia pilną plieno taisyklių apdorojimo sprendimą.

Įmonėms, norinčioms atnaujinti savo štampo gamybos pajėgumus, automatizavimas tampa svarbiu žingsniu link:

• Didesnis produktyvumas
• Geresnė konsistencija
• Sumažėjusi priklausomybė nuo darbo
• Konkurencingesnė štampų gamyba
